真空淬火爐原理/結構/特點/技術參數專題

發布時間：2018/5/24 22:57:41 來源:www.moirasalman.com 瀏覽次數：

在真空狀態下把工件加熱到淬火溫度，當需要冷卻時，先向爐內通入氮氣啟動風機，當風正常運轉后再向爐內充入氣,通過熱交換器冷卻，經風管送風，對工件進行淬火。氮氣在真空熱處理中的應用原理主要包含兩個方面，都是利用氮氣的化學性質穩定、不活潑性質，一是在加熱時，特別是在1000℃以上時，為了防止Cr等金屬元素在高的真空度下的揮發，在抽真空到1~5Pa后回充氮氣，以調整爐內的真空度，防止金屬元素的揮發；二是在淬火時，為了提高冷卻能力（一般來說，真空度越高，無論是空冷還是油冷，則冷卻能力越差），根據不同的淬火冷卻方法、不同的爐型，而采用回充氮氣，從而選擇在不同的真空度下淬火，以得到不同的淬火烈度。補充：真空爐用氮氣濃度應≥99.999%

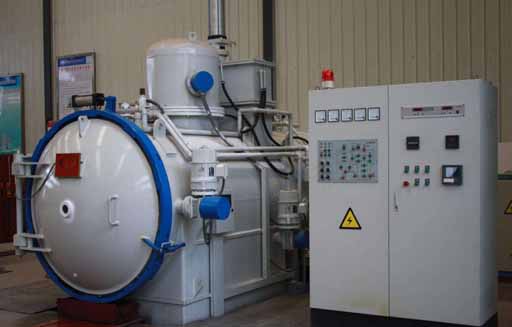

真空淬火爐是由爐體、爐體鋼支架、可拆式爐頂、爐襯、電熱元件、循環風機、導風板、爐底對開式爐門、倍速升降機構、料架、淬火槽、運料車、控制系統及配電柜/控制柜、液壓系統等組成。爐體外殼框架采用型鋼焊接成型，內壁采用1Cr18Ni9Ti耐熱鋼板，內襯采用優質全纖維結構，爐殼內表面貼附一層橡膠石棉板，起到隔熱作用并保護爐殼表面不被腐蝕。加熱元件采用加熱元件采用0Cr25AL5合金絲繞制成帶狀，套在絕緣瓷管上，通過不銹圓鋼固定于爐殼上，這種結構電阻帶懸掛在爐膛四周，有利與熱量散發和流通。熱風循環裝置由通風機裝置和導風板組成，通風機裝置安放在爐體頂部，風扇采用1Cr18Ni9Ti耐熱鋼制作成離心式風葉。導風板采用1Cr18Ni9Ti耐熱鋼制成，通過若干個擱桿固定于爐膛內壁上，將電阻帶包裹在里面，通過熱風循環系統將電阻帶散發的熱量進行熱循環，使?fàn)t內溫度均勻。通風裝置按爐膛容積制作，確保熱風循環次數在40次/分鐘以上。

底座架是供擱置爐件用的，采用型鋼焊接而成。

爐門殼件采用鋼材焊接成型，內襯采用優質全纖維結構。

爐門與爐體的密封采用硅酸鋁耐火纖維材料。

電爐配有裝兩輛小車。提升機構由卷揚機、裝料框、提升鉸鏈、滾動輪等組成。卷揚機安裝于底座架一側，采用低速比減速器，且?guī)в凶枣i裝置，可確保裝料框在任何位置停留及減速運行，防止裝料框下降時快速撞擊淬火槽。裝料框根據用戶要求，由型鋼制作。提升裝置架采用鋼纜牽引。

淬火水池深度超過裝料框1。5倍，可確保工件在淬火池得到淬火冷卻，淬火水池內另采用電加熱管進行加熱。并通過測溫儀表自動控制。水池有進水口，可冷卻水溫，池內設有循環水泵進行熱水噴射循環，使溫度均勻。爐口四周嵌有耐火纖維棉砂封刀，爐門關閉后與爐口的插刀貼緊，確保無熱量散發。加熱元件采用帶狀電熱元件，分別布置在爐膛兩側，材質為0Cr25AL5合金絲，使用壽命長。

電爐各機械傳動部分采用連鎖控制，即爐門打開后自動切斷通風機裝置和加熱件電源。爐門關閉到位后，才能接通通風機裝置和加熱元件的電源，防止誤操作而發生故障和事故。系統具有聲光報警功能。溫控系統采用PID過零觸發可控硅，智能表控溫。另采用上海大華儀表廠多點自動記錄儀記錄溫度和超溫報警雙重控制，確保工件不超溫，該控溫儀還設置了通訊口，可與中央控制計算機通訊，工藝過程的溫度控制數值、保溫時間等參數由中央控制計算機統一編程、管理。



1.溫度均勻度

實現用戶要求的溫度均勻度，是以循環風機、導風罩板、爐膛結構、電熱功率的

分配及電熱元件的布置、控制方式與過程、爐門結構等關聯設計來保證。

2.先進的機械系統

系統的先進性由設計、元器件選型及質量、加工制造質量來保證的。機械系統運行平穩、可靠，設備處于低噪音、低振動工作狀態。

3.完善的控制系統

體現在100～650℃均可實現精確控溫、系統穩定可靠、操作簡便、避免人為誤操作、功能齊全等方面。

4.淬火轉移時間迅速、可調

爐底對開式爐門、倍速升降機構、先進的機械系統，使得淬火轉移迅速、可靠，時間可以根據用戶工藝要求調整。



額定溫度：300℃-650℃

控溫精度：±3℃

有效工作尺寸：根據工件尺寸設計

淬火轉移時間：8-12　秒（可調）

淬火槽容積：根據實際需要定制

淬火液溫度：60～90℃（可設置）
